Panduan Esensial: Memahami Tabel Dimensi, PN, dan SDR Pipa HDPE untuk Proyek Perpipaan yang Optimal

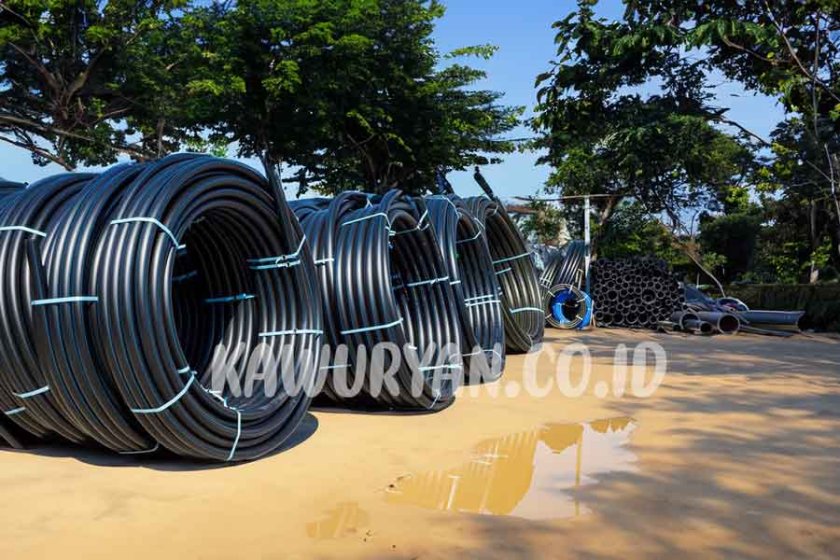

Pipa HDPE (High-Density Polyethylene) adalah pilihan material yang unggul untuk berbagai aplikasi perpipaan, mulai dari air bersih, gas, hingga saluran limbah. Namun, keberhasilan instalasi Anda sangat bergantung pada pemilihan spesifikasi pipa yang tepat.
Tiga parameter kunci yang wajib Anda pahami saat memilih Pipa HDPE adalah Standard Dimension Ratio (SDR), Tekanan Nominal (PN), dan Dimensi (Diameter & Ketebalan). Artikel ini akan mengupas tuntas ketiga elemen tersebut dan menyajikan tabel panduan yang praktis.
1. Mengenal Standard Dimension Ratio (SDR) pada Pipa HDPE
SDR adalah rasio standar dimensi yang menunjukkan perbandingan antara Diameter Luar (Outer Diameter/OD) pipa dengan Ketebalan Dinding (Wall Thickness)-nya. Ini adalah indikator utama kekuatan fisik pipa.
SDR=Ketebalan DindingDiameter Luar (OD)
Prinsip Dasar SDR:
Nilai SDR | Ketebalan Dinding | Kapasitas Tekanan | Aplikasi Umum |
---|---|---|---|
SDR Kecil (misalnya SDR 9, SDR 11) | Tebal | Tinggi | Jaringan Utama Air Minum Bertekanan Tinggi |
SDR Besar (misalnya SDR 26, SDR 33) | Tipis | Rendah | Saluran Drainase atau Irigasi Tekanan Rendah |
Kesimpulan: Semakin kecil angka SDR, semakin tebal dinding pipa relatif terhadap diameternya, dan semakin kuat pipa menahan tekanan internal.
2. Definisi Tekanan Nominal (PN – Pressure Nominal)
PN atau Pressure Nominal adalah spesifikasi standar yang mengacu pada Tekanan Kerja Maksimum (Maximum Operating Pressure) yang mampu ditahan oleh pipa secara berkelanjutan dalam satuan bar, pada suhu referensi 20∘C.
- Contoh: Pipa dengan label PN 16 berarti aman digunakan pada sistem dengan tekanan hingga 16 bar.
Nilai PN adalah hasil langsung dari nilai SDR dan jenis material (misalnya PE 100).
Hubungan PN dan SDR (Material PE 100)
SDR | PN (Bar) | Ketebalan Relatif |
---|---|---|
SDR 41 | PN 4 | |
SDR 26 | PN 6.3 | Rendah |
SDR 21 | PN 8 | Sedang Rendah |
SDR 17 | PN 10 | Sedang (Populer) |
SDR 13.6 | PN 12.5 | Sedang Tinggi |
SDR 11 | PN 16 | Tinggi (Sangat Populer) |
SDR 9 | PN 20 | Tertinggi |
3. Tabel Dimensi Pipa HDPE (Diameter Luar dan Ketebalan Dinding)
Dimensi pipa HDPE diukur berdasarkan Diameter Luar (OD) dalam satuan milimeter (mm). Ketebalan dinding kemudian menyesuaikan dengan SDR/PN yang Anda pilih.
Berikut adalah tabel panduan yang merinci ketebalan dinding untuk tiga kelas PN/SDR yang paling umum digunakan di Indonesia:
Diameter Luar (OD) (mm) | Ukuran Nominal (Inci) | Ketebalan (mm) untuk PN 16 (SDR 11) | Ketebalan (mm) untuk PN 12.5 (SDR 13.6) | Ketebalan (mm) untuk PN 10 (SDR 17) |
---|---|---|---|---|
20 | 1/2″ | 2.0 | 1.5 | 1.2 |
32 | 1″ | 3.0 | 2.4 | 1.9 |
50 | 1 1/2″ | 4.6 | 3.7 | 3.0 |
63 | 2″ | 5.8 | 4.7 | 3.8 |
90 | 3″ | 8.2 | 6.7 | 5.4 |
110 | 4″ | 10.0 | 8.1 | 6.6 |
160 | 6″ | 14.6 | 11.8 | 9.5 |
250 | 10″ | 22.7 | 18.4 | 14.8 |
315 | 12″ | 28.6 | 23.2 | 18.7 |
Catatan: Angka ketebalan dinding adalah hasil pembagian OD oleh SDR (misalnya $110 \text{ mm} / 11 = 10.0 \text{ mm}$). Selalu cek katalog produk resmi dari produsen untuk nilai ketebalan yang tepat.
Tips Memilih Pipa HDPE yang Tepat (Sudut Pandang Profesional)
- Prioritaskan Tekanan Kerja Nyata: Jangan hanya fokus pada harga. Hitung tekanan kerja maksimum sistem Anda (termasuk potensi water hammer atau lonjakan tekanan mendadak). Selalu pilih PN yang minimal satu tingkat lebih tinggi dari tekanan kerja terukur untuk memastikan margin keamanan.
- Kesesuaian dengan Fitting: Pastikan semua fitting (sambungan) yang Anda gunakan (seperti compression joint atau butt fusion) memiliki spesifikasi SDR/PN yang sama dengan pipa. Perbedaan spesifikasi dapat menyebabkan kegagalan sambungan.
- Tahan Lama vs. Efisiensi Biaya:
- Untuk jalur distribusi utama yang membutuhkan ketahanan jangka panjang (misalnya 50 tahun), PN 16 (SDR 11) adalah pilihan teraman.
- Untuk jalur sekunder atau irigasi bertekanan rendah, PN 10 (SDR 17) bisa menjadi solusi yang lebih efisien dari segi biaya.
Dengan memahami dan merujuk pada tabel-tabel di atas, Anda dapat membuat keputusan yang terinformasi dan memastikan infrastruktur perpipaan Anda kokoh, aman, dan sesuai standar teknis.
Pipa HDPE mana yang paling sesuai dengan kebutuhan tekanan dalam proyek Anda?
